VPM 240 Cleanroom
[/et_pb_text][et_pb_gallery gallery_ids= »32054,32049,32051,32050,32053″ posts_number= »2″ show_title_and_caption= »off » _builder_version= »4.7.7″][/et_pb_gallery][et_pb_tabs _builder_version= »4.7.7″ custom_padding= »|||30px|| » hover_enabled= »0″ sticky_enabled= »0″][et_pb_tab title= »Description du produit » _builder_version= »4.7.7″]
VPM Cleanroom est une unité de ventilation et de récupération de chaleur unique qui utilise une nouvelle technologie révolutionnaire et brevetée qui empêche efficacement l’air d’alimentation d’entrer en contact avec l’air d’échappement, de sorte qu’il ne peut y avoir aucun échange de micro-organismes, tels que bactéries, particules ou autre air sale. , ce qui signifie qu’il ne peut y avoir aucune contamination potentielle de l’air d’alimentation.
VPM Cleanroom est particulièrement adapté aux métiers qui nécessitent un haut niveau d’hygiène comme les laboratoires, les blocs opératoires et dans l’industrie alimentaire et autres.
VPM Cleanroom peut être placé là où l’espace est restreint, car l’unité a une construction compacte. L’unité est livrée sous forme de construction modulaire facile à assembler, ce qui la rend facile à installer.
Volume d’air (voir les données de conception pour la valeur SEL / SFP)
Min: 800 m3 / h
Max: 2850 m3 / h
Aucune contamination
VPM Cleanroom est composé de chambres individuelles, qui aident à prévenir la contamination. Chaque chambre dispose d’un bac à condensats intégré en acier inoxydable et d’un drain qui évacue le condensat. La division des chambres individuelles garantit un accès facile pour l’entretien et le nettoyage.
Aucune vis ou rivets pop ont été utilisés pour construire le système, qui protège contre les fuites. Les convertisseurs de commande et de fréquence sont situés à l’extérieur à l’avant du système, afin de maintenir les surfaces aussi régulières que possible à l’intérieur du système. De plus, un dispositif de fermeture spécial a été développé qui ne casse pas l’intérieur de la surface lisse du système. Les surfaces lisses contribuent à garantir un risque minimal de contamination ou de fuite et facilitent le nettoyage.
L’emplacement des ventilateurs assure une surpression du côté propre, de sorte que les éventuelles fuites à l’intérieur du système passent de l’air propre à l’air sale et non l’inverse. Autrement dit, il y a une surpression dans l’air d’alimentation et une pression négative dans l’échappement. Ceci afin d’éviter la contamination afin que les particules indésirables se propagent et d’assurer l’environnement de travail et la propreté du laboratoire.
VPM Cleanroom répond aux exigences et aux normes gouvernementales avec des voies respiratoires séparées pour la ventilation des laboratoires et des environnements cliniquement propres.
Récupération de chaleur élevée
Jusqu’à présent, les batteries à couplage liquide ont été utilisées dans la récupération de chaleur pour la ventilation des salles blanches. L’expérience a montré que les batteries à couplage liquide ont des rendements de 40 à 50%. Afin que les systèmes traditionnels avec batteries à couplage liquide maintiennent les règles d’écoconception pour la récupération de chaleur de 63% en 2016 et de 68% en 2018, plusieurs modules de couplage liquide sont construits ensemble en série.
Avec la nouvelle solution révolutionnaire et brevetée VPM Cleanroom, qui empêche efficacement l’air d’échappement d’entrer en contact avec l’air d’alimentation, une efficacité proche de 100% est atteinte.
Solution peu encombrante
La technologie brevetée de VPM Cleanroom signifie que le système est peu encombrant par rapport aux systèmes conventionnels. Cela signifie que le coût d’un mètre carré coûteux est réduit par rapport à d’autres installations dans le même but.
Afin de se conformer à la législation en vigueur en matière d’écoconception, une solution avec des systèmes conventionnels nécessitera de l’espace. La législation européenne prévoit une récupération de chaleur pour 2016 à 63% et pour 2018 à 68%.
Comme les installations conventionnelles ont généralement une récupération de chaleur de 40 à 50%, il est nécessaire d’assembler plusieurs modules afin de répondre aux exigences. Avec une solution conventionnelle, cela signifiera des installations plus grandes, des locaux techniques plus grands et des coûts de construction plus élevés.
Avec la solution VPM Cleanroom de Nilan, une économie significative est réalisée sur les coûts de construction des locaux techniques.
 |
Contrôleur automatique CTS 6000Pour un pilotage et une surveillance en ligne de votre appareil de ventilation, vous pouvez opter pour le contrôleur automatique CTS 6000 de Nilan. Carte LON/Modbus |
 |
Compresseur VTZVTZ est un compresseur à fréquence contrôlée qui présente un réglage stable et constant. Le compresseur s’adapte au fonctionnement selon la chaleur ou le rafraîchissement requis(e) pour Le compresseur VTZ peut uniquement être utilisé avec le contrôleur automatique CTS 6000. |
Registre d’isolationUn obturateur à montage externe est proposé par jeu de 2 unités avec moteur associé. |
|
 |
Batterie de chauffeUne batterie de chauffe permet d’augmenter la température de l’air soufflé jusqu’au niveau souhaité. Le système VPM 120-560 est proposé avec une batterie de chauffe électrique ou à eau intégrée. Les deux contrôleurs automatiques permettent également de piloter des batteries de chauffe externes. Dans la mesure où le système VPM 120-560 est conçu en fonction du rafraîchissement requis, il est souvent inutile d’installer une batterie de chauffe. |
Alarme commandée par pression pour le remplacement des filtresLe système mesure la chute de pression dans le filtre et vous avertit lorsque le moment est venu de remplacer ce dernier. |
|
Contrôle du taux d’humiditéNous vous proposons en option un système de contrôle intégré du taux d’humidité à l’intérieur de l’appareil en vue du pilotage de la ventilation en fonction du taux d’humidité relative de l’air extrait. |
|
 |
Capteur de CO2 – CTS700Lorsqu‘un capteur de CO2 est monté, la vitesse de ventilation peut être préprogrammée avec CTS 700 pour déclancher la surventilation en cas de concentration de CO2 élevée dans l‘air extrait. Le niveau de CO2 est programmable. |
 |
Câble chauffantAfin de protéger l’évacuation des condensats contre le gel, un câble chauffant autoréglable de 3 m est proposé en option. |
 |
SiphonPour éviter que de l’air parasite ne s’insinue dans l’appareil via l’évacuation de condensat, il est nécessaire d’installer un siphon. Tant qu’il y a de l’eau dans le système d’évacuation, le siphon fonctionne parfaitement, mais pendant les mois d’été où il n’y a pas de condensation de l’air extrait, le siphon sèche et il n’empêche plus l’air parasite de s’insinuer. Le siphon Nilan avec boule est une protection contre l’air parasite qui fonctionne toute l’année. |
Top coverPour toute installation extérieure, l’option protègera VPM120 des intempéries et agressions externes. |
|
 |
Convertisseur de pressionIndispensable pour la régulation à pression constante, à monter sur l’air extrait et/ou soufflé. |
[/et_pb_tab][et_pb_tab title= »Caractéristiques techniques » _builder_version= »4.7.7″ hover_enabled= »0″ sticky_enabled= »0″]
| Dimensions | 2375 x 1016 x 1627 mm |
| Poids | 520 kg |
| Type de tôle armoire | Aluc zinc |
| Classe filtre | Filtre à poches type ISO ePM10 >60% (M5) Air extrait et type ISO ePM1 60% (F7) Air neuf extérieur |
| Raccordements aux conduits | 400 x 400 mm |
| Évacuation des condensats | PVC, Ø 20×1,5 mm |
| Tension d’alimentation | 3 x 400, 50 HZ |
| Puissance absorbée max/intensité | 4,5 kW, 3 x 16 A |
| Classe d’étanchéité | L1 (DS/EN 1886) |
| Volume d’air min. | 800 m3/h |
| Volume d’air max. | 2850 m3/h |
| Compresseur | MTZ (on/off) ou VTZ (variable) |
| Réfrigérant Caloduc | R744 / 2,8 kg |
| Réfrigérant compresseur | R 407 C / 2,95 kg |
| Condenseur / évaporateur | 525 x 462 mm |
| Capacité de condensation | 5,5 l/h (25 °C / 70% HR, débit nominal) |
Capacité
La capacité du système standard est fonction de qv et Pt, ext.
Les valeurs SFP conformément à la norme EN 13141-7 s’appliquent aux modèles standards avec filtration type ISO ePM10 >60% (M5) Air extrait et type ISO ePM1 60% (F7) Air neuf extérieur et sans batterie de chauffe.
REMARQUE! Les valeurs SEL sont testées et données pour les deux ventilateurs; perte de charge VMC incluses.
COP (Mode chaud)

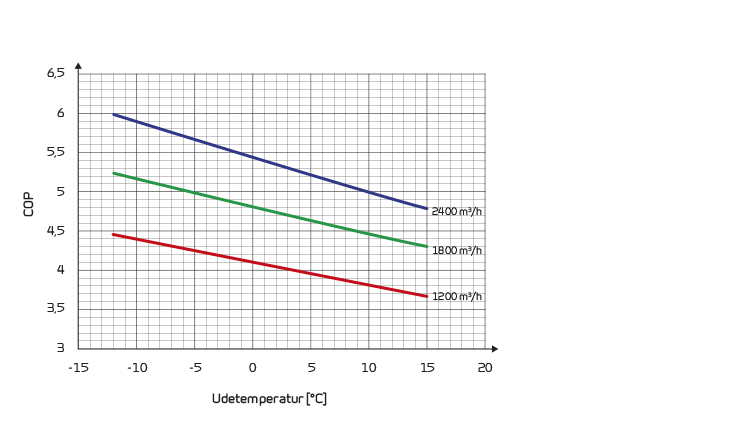

Le coefficient de performance COP [-] dépend de la température extérieure [°C] et du débit d’air qv [m3/h].
Le tableau ci-contre se réfère à la norme EN14511 avec un air extrait = 21°C

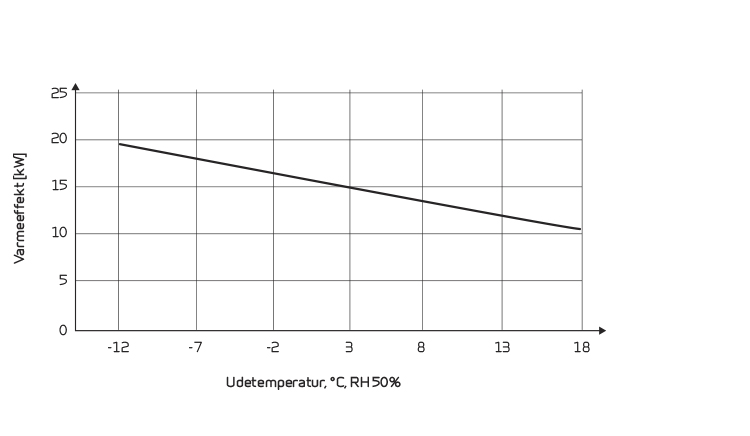

Puissance calorifique
La puissance calorifique avec un air extrait à 20 °C, et un débit d’air nominal de 2400 m3/h.

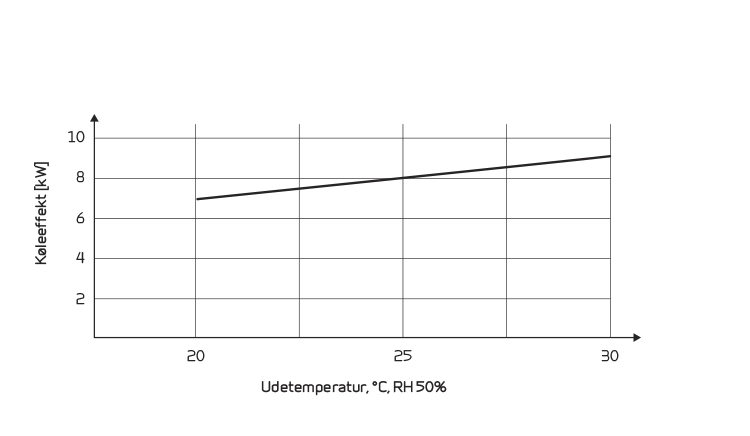

Puissance calorifique (froid)
La puissance calorifique avec un air extrait à 25 °C / 50% HR, et un débit d’air nominal de 2400 m3/h.
Propriétés acoustiques
Propriétés acoustiques pour qV = 2400 m3/h et Pt, ext = 250 Pa conformément à la norme EN 9614-2 pour les surfaces et à la norme EN 5136 pour les conduits.
Le niveau de puissance acoustique LWA diminue avec la baisse du débit d’air et de la perte de charge.
Le niveau de pression acoustique LpA à une distance donnée dépend de l’environnement sonore sur le lieu d’installation.
Toutes les mesures sont en mm.

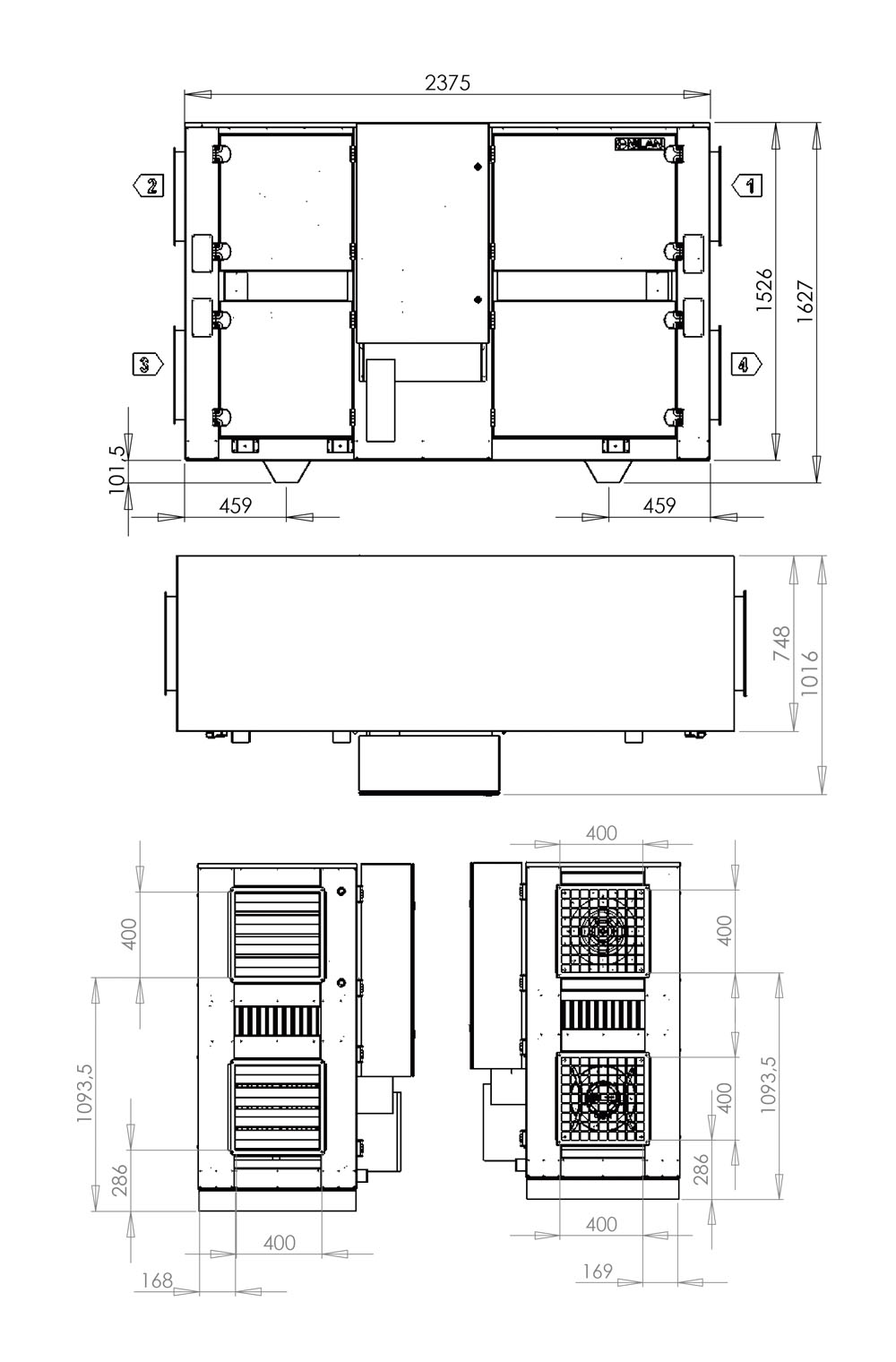

Le schéma coté correspond à une version gauche (face aux portes de service, l’air soufflé se trouve à gauche).
L’appareil est également disponible en version droite (face aux portes de service, l’air soufflé se trouve à droite).
REMARQUE! Un bon espace libre devant l’unité est recommandé. Lors de l’installation de l’unité, les futurs services et entretien doivent toujours être pris en compte. Il doit être facile de remplacer les filtres et il doit être possible de remplacer les ventilateurs ou d’autres composants. Il doit y avoir de la place pour pouvoir nettoyer facilement le système. Lors du nettoyage des systèmes, l’eau peut s’écouler des drains de nettoyage et de condensat. Il doit donc y avoir un espace pour le montage de siphons d’eau au niveau des évacuations robinets d’arrêt au nettoyage des drains.
REMARQUE! Il est important que l’unité soit installée de niveau pour obtenir une vidange adéquate du bac à condensats.

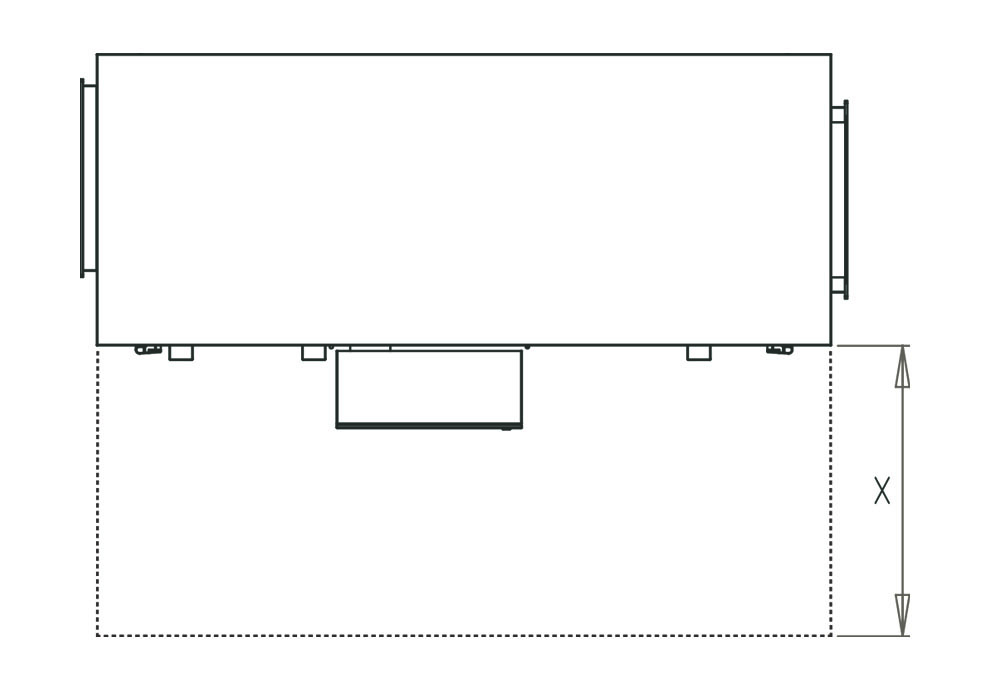

REMARQUE! Distance de service recommandée: 1350 mm
Le contrôleur CTS602i est un contrôleur avancé pour les systèmes commerciaux avec de nombreuses options de réglage. La commande est livrée de l’usine avec un réglage de base qui peut être adapté aux souhaits et exigences opérationnels, afin d’obtenir un fonctionnement et une utilisation optimaux de l’unité.
Le panneau HMI Touch offre une bonne vue d’ensemble du fonctionnement actuel de l’unité et dispose d’une structure de menu facile à trouver pour l’utilisateur et l’installateur. Il est possible de choisir entre 2 images de couverture différentes pour l’écran principal.
Communication externe
Le contrôleur CTS602i dispose d’un protocole Modbus RS485 ouvert qui peut être utilisé pour communiquer via des systèmes CTS externes.
Vue d’ensemble des fonctions la commande CTS 602i
| Vue d’ensemble des fonctions | +Standard ou -Option | |
| Alarmes | Description des erreurs d’alarme. Journal des alarmes avec les 16 alarmes les plus récentes | + |
| Alarme commune | Le contrôleur CTS602 a un signal de sortie qui est activé en cas d’alarme, et peut par ex. connecté à l’automatisation externe | |
| Garde de filtre | Protection de filtre à pression contrôlée | + |
| Affichage des données | Un aperçu de l’opération actuelle avec par ex. températures, vitesse du ventilateur, etc. | + |
| Programme hebdomadaire | La commande CTS602 est équipée de 3 programmes hebdomadaires qui peuvent être réglés individuellement (réglage d’usine désactivé) | + |
| Contrôle de l’humidité | Permet une ventilation plus ou moins élevée à une humidité élevée / faible | – |
| Qualité de l’air | Permet d’ajuster la ventilation en fonction du niveau de CO 2 de l’air | – |
| Hiver bas | Évitez une faible humidité dans la maison en activant une faible ventilation à de basses températures extérieures | + |
| Contrôle de la température | Possibilité de contrôler le fonctionnement de l’unité en fonction de la température ambiante | + |
| Fonctionnement été / hiver | L’unité peut être réglée après un fonctionnement en été et en hiver | |
| Langue | Vous pouvez choisir parmi plus de 10 langues dans le panneau de commande | + |
| Niveaux d’utilisateurs | Le menu du panneau de commande est divisé en 3 niveaux utilisateur: Utilisateur / Installateur / Usine | + |
| Choix de l’utilisateur 1 | Permet de contourner le mode de fonctionnement via un signal externe sans potentiel | + |
| Batterie de préchauffage électrique | Avec une batterie de préchauffage électrique, la température de l’air d’alimentation peut être contrôlée et l’unité peut aider à chauffer la maison | – |
| Batterie de post-chauffage de l’eau | Avec une batterie de réchauffage de l’eau, la température de l’air d’alimentation peut être contrôlée et l’unité peut aider à chauffer la maison | – |
| Protection antigel | Pour protéger toute surface de chauffe de l’eau contre le gel, arrêtez l’unité et déclenchez une alarme si la température dans la surface de réchauffage de l’eau devient trop basse | – |
| Échange d’air | Réglage en continu de quatre étapes de ventilation. L’air d’alimentation et l’air d’échappement peuvent être réglés individuellement | + |
| Dégivrage | Fonction automatique basée sur la température pour le dégivrage des échangeurs à contre-courant en cas de formation de glace | + |
| Chambre basse | Fonction de sécurité en cas de panne du système de chauffage de la maison, l’unité de ventilation s’arrête pour ne pas aider à refroidir la maison plus bas | + |
| Chaleur externe | L’unité de ventilation peut contrôler l’apport de chaleur externe en fonction de la température ambiante actuelle | + |
| Contrôle de tir externe | L’unité de ventilation peut être connectée à une alarme incendie externe ou à un thermostat d’incendie, qui donne un signal indiquant si l’unité doit s’arrêter ou être autorisée à continuer à conduire. | + |
| Contrôle de tir intégré | L’unité de ventilation peut être livrée avec une commande d’incendie intégrée qui peut contrôler les clapets coupe-feu et de fumée | – |
| Régulation de pression constante | Il est possible d’installer une régulation de pression constante du côté de l’air d’échappement et du côté de l’air soufflé | – |
| Démarrage retardé | Possibilité de démarrage différé des ventilateurs, si par ex. est connecté à l’obturateur | + |
| Restaurer les paramètres | Il est possible d’enregistrer les paramètres actuels et de les recharger ultérieurement si par ex. l’utilisateur a placé sur l’appareil. Il est également possible de réinstaller les paramètres d’usine | + |
| Opération manuelle | Il est possible de tester différentes fonctions manuellement | + |
| Fonction d’économie d’énergie | Il est possible d’activer une fonction d’économie d’énergie de l’opération | + |
| Modbus | Il est possible de définir l’adresse Modbus de l’unité. Le réglage d’usine est 30 | + |
| Journal de données | Il est possible d’enregistrer les données de fonctionnement de l’unité toutes les 1-120 min. Les alarmes seront enregistrées lorsqu’elles se produisent | + |
| Panneau de configuration | Il est possible de choisir entre le texte vert et rouge, ainsi que la page d’accueil sous forme de tableau ou avec une maison | + |
VPM 120-560 Fiche Produit
DWG dessins
VPM 240 DWG dessins
Des guides de montage
VPM 240 Guide de montage
Des guides d’utilisation
VPM 240 guides d’utilisation[/et_pb_tab][/et_pb_tabs][/et_pb_column][et_pb_column type= »1_4″ _builder_version= »3.25″ custom_padding= »||| » custom_padding__hover= »||| »][et_pb_contact_form captcha= »off » email= »info@nilan.fr » title= »Contact » success_message= »Envoyé » submit_button_text= »Envoyer » module_id= »et_pb_contact_form_0″ _builder_version= »4.7.7″ saved_tabs= »all »][et_pb_contact_field field_id= »Name » field_title= »Nom* » _builder_version= »3.19.18″ button_text_size__hover_enabled= »off » button_one_text_size__hover_enabled= »off » button_two_text_size__hover_enabled= »off » button_text_color__hover_enabled= »off » button_one_text_color__hover_enabled= »off » button_two_text_color__hover_enabled= »off » button_border_width__hover_enabled= »off » button_one_border_width__hover_enabled= »off » button_two_border_width__hover_enabled= »off » button_border_color__hover_enabled= »off » button_one_border_color__hover_enabled= »off » button_two_border_color__hover_enabled= »off » button_border_radius__hover_enabled= »off » button_one_border_radius__hover_enabled= »off » button_two_border_radius__hover_enabled= »off » button_letter_spacing__hover_enabled= »off » button_one_letter_spacing__hover_enabled= »off » button_two_letter_spacing__hover_enabled= »off » button_bg_color__hover_enabled= »off » button_one_bg_color__hover_enabled= »off » button_two_bg_color__hover_enabled= »off »][/et_pb_contact_field][et_pb_contact_field field_id= »Email » field_title= »Adresse e-mail* » field_type= »email » _builder_version= »3.19.18″ button_text_size__hover_enabled= »off » button_one_text_size__hover_enabled= »off » button_two_text_size__hover_enabled= »off » button_text_color__hover_enabled= »off » button_one_text_color__hover_enabled= »off » button_two_text_color__hover_enabled= »off » button_border_width__hover_enabled= »off » button_one_border_width__hover_enabled= »off » button_two_border_width__hover_enabled= »off » button_border_color__hover_enabled= »off » button_one_border_color__hover_enabled= »off » button_two_border_color__hover_enabled= »off » button_border_radius__hover_enabled= »off » button_one_border_radius__hover_enabled= »off » button_two_border_radius__hover_enabled= »off » button_letter_spacing__hover_enabled= »off » button_one_letter_spacing__hover_enabled= »off » button_two_letter_spacing__hover_enabled= »off » button_bg_color__hover_enabled= »off » button_one_bg_color__hover_enabled= »off » button_two_bg_color__hover_enabled= »off »][/et_pb_contact_field][et_pb_contact_field field_id= »tel » field_title= »Téléphone » min_length= »10″ max_length= »10″ allowed_symbols= »numbers » required_mark= »off » fullwidth_field= »on » _builder_version= »3.19.18″][/et_pb_contact_field][et_pb_contact_field field_id= »type » field_title= »Vous êtes* » field_type= »select » select_options= »%91{%22value%22:%22Particulier%22,%22checked%22:0,%22dragID%22:-1},{%22value%22:%22Installateur%22,%22checked%22:0,%22dragID%22:0},{%22value%22:%22Prescripteur%22,%22checked%22:0,%22dragID%22:1},{%22value%22:%22Maitre d’ouvrage%22,%22checked%22:0,%22dragID%22:2},{%22value%22:%22Autre%22,%22checked%22:0,%22dragID%22:3}%93″ fullwidth_field= »on » _builder_version= »3.19.18″][/et_pb_contact_field][et_pb_contact_field field_id= »dept » field_title= »Département* » allowed_symbols= »numbers » fullwidth_field= »on » _builder_version= »3.19.18″][/et_pb_contact_field][et_pb_contact_field field_id= »Message » field_title= »Message* » field_type= »text » fullwidth_field= »on » _builder_version= »3.19.18″ button_text_size__hover_enabled= »off » button_one_text_size__hover_enabled= »off » button_two_text_size__hover_enabled= »off » button_text_color__hover_enabled= »off » button_one_text_color__hover_enabled= »off » button_two_text_color__hover_enabled= »off » button_border_width__hover_enabled= »off » button_one_border_width__hover_enabled= »off » button_two_border_width__hover_enabled= »off » button_border_color__hover_enabled= »off » button_one_border_color__hover_enabled= »off » button_two_border_color__hover_enabled= »off » button_border_radius__hover_enabled= »off » button_one_border_radius__hover_enabled= »off » button_two_border_radius__hover_enabled= »off » button_letter_spacing__hover_enabled= »off » button_one_letter_spacing__hover_enabled= »off » button_two_letter_spacing__hover_enabled= »off » button_bg_color__hover_enabled= »off » button_one_bg_color__hover_enabled= »off » button_two_bg_color__hover_enabled= »off »][/et_pb_contact_field][et_pb_contact_field field_id= »Field_4″ field_title= » » field_type= »checkbox » checkbox_options= »%91{%22value%22:%22J’accepte Nilan France à enregistrer mes données pour me contacter.%22,%22checked%22:0,%22dragID%22:-1}%93″ fullwidth_field= »on » _builder_version= »3.19.18″][/et_pb_contact_field][/et_pb_contact_form][et_pb_slider show_pagination= »off » _builder_version= »3.17.6″][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-020-e1543935958239.jpg » sticky_transition= »on »][/et_pb_slide][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-024-e1543935979994.jpg » sticky_transition= »on »][/et_pb_slide][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-025-e1543936003194.jpg » sticky_transition= »on »][/et_pb_slide][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-064-e1543936015798.jpg » sticky_transition= »on »][/et_pb_slide][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-077-1-e1543936056855.jpg » sticky_transition= »on »][/et_pb_slide][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-079-e1543936067705.jpg » sticky_transition= »on »][/et_pb_slide][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-084-e1543936078734.jpg » sticky_transition= »on »][/et_pb_slide][et_pb_slide _builder_version= »3.17.6″ background_image= »https://nilancrm.fr/wp-content/uploads/2018/12/11505-102-e1543936090645.jpg » sticky_transition= »on »][/et_pb_slide][/et_pb_slider][/et_pb_column][/et_pb_row][/et_pb_section]
